Машины термической резки металлов/ Описание ЧПУ «Пелла»

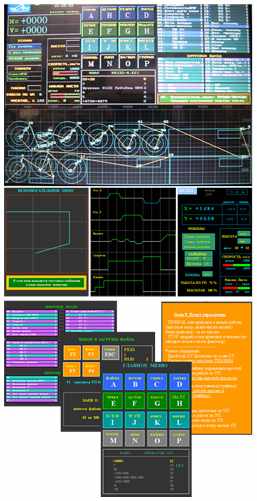

Графический интерфейс программы построен по принципу “все на одном экране”, что обеспечивает наиболее быстрый доступ ко всем функциям.

Ввод управляющих программ в ЧПУ осуществляется через DVD-ROM, НГМД 3.5, USB, клавиатуру с пульта оператора. Управляющие программы поддерживают международный стандарт ISO в формате ESSI.

ЧПУ обеспечивает:

  • перемещение режущего инструмента по трем координатам в соответствии с кадрами управляющей программы в ручном и автоматическом режиме;
  • управление процессом поджига рабочей дуги;
  • корректировка перемещений с учетом ширины реза (эквидистанта)
  • визуальный контроль за процессом реза и основными параметрами машины на экране дисплея в реальном времени: (состояние всех входов/выходов, режимы, абсолютные координаты осей, скорость, параметры автовысоты, увеличенное изображение текущего участка резки, и др.)
  • ручная и автоматическая (посредством команд управляющей программы) регулировка параметров резки (скорость, угол наклона, авто-приподъем при пробивке, поправка на ширину реза, времени пробивки и др.)
  • возможность вырезки отдельно любой детали из имеющихся в управляющей программы
  • возможность редактирования управляющих программ (встроенный редактор)
  • графическое отображение синхронности процессов движения, включения плазмы, изменения скорости и др. в реальном времени
  • подсказки (на русском языке) для оператора о текущем состоянии машины, действиях по выходу из нештатных ситуаций, а также описание по работе с каждой функцией программы
  • установка точки начала абсолютных координат.
  • поворот карты раскроя на произвольный угол
  • масштабирование карты раскроя под стандартные габариты листов
  • вывод номера пробивки на карте раскроя позволяет видеть порядок обхода деталей управляющей программы
  • возможность остановки в любой точке контура детали с последующей ее дорезкой
  • возврат по контуру детали или сразу к точке ее врезки
  • возможность выполнения программы в пошаговом режиме
  • автоматическую стабилизацию высоты резака
  • автоматическое определение угла наклона листа относительно оси Х (лазерный указатель – только для базовой версии машины)
  • автоматический процесс управления при пробивке листа (приподъем)

Машина термической резки

Система управления МТР

Машина термической резки "Пелла-ППлЦ" предназначена для высокопродуктивного и высокоточного фигурного раскроя листового проката черных, цветных металлов и их сплавов с помощью плазменной или газовой резки.

Машина термической резки
  • рабочая станция WS-855GS, имеющая жидкокристаллический дисплей 15 дюймов (38 см) по диагонали, мембранную клавиатуру, дисководы флоппи и компакт-диск, USB.
  • пульт управления, имеющий органы управления: кнопки, светоиндикаторы, тумблеры, потенциометр, джойстики.
  • оборудование для плазменной резки: источник плазменной резки, плазмотрон, система водяного охаждения, пневмоблок.
  • борудование для газовой резки: блок управления газовыми клапанами, клапаны пропорционального управления «Burkert» (Германия)
  • приводы «Mitsubishi» (Япония)
